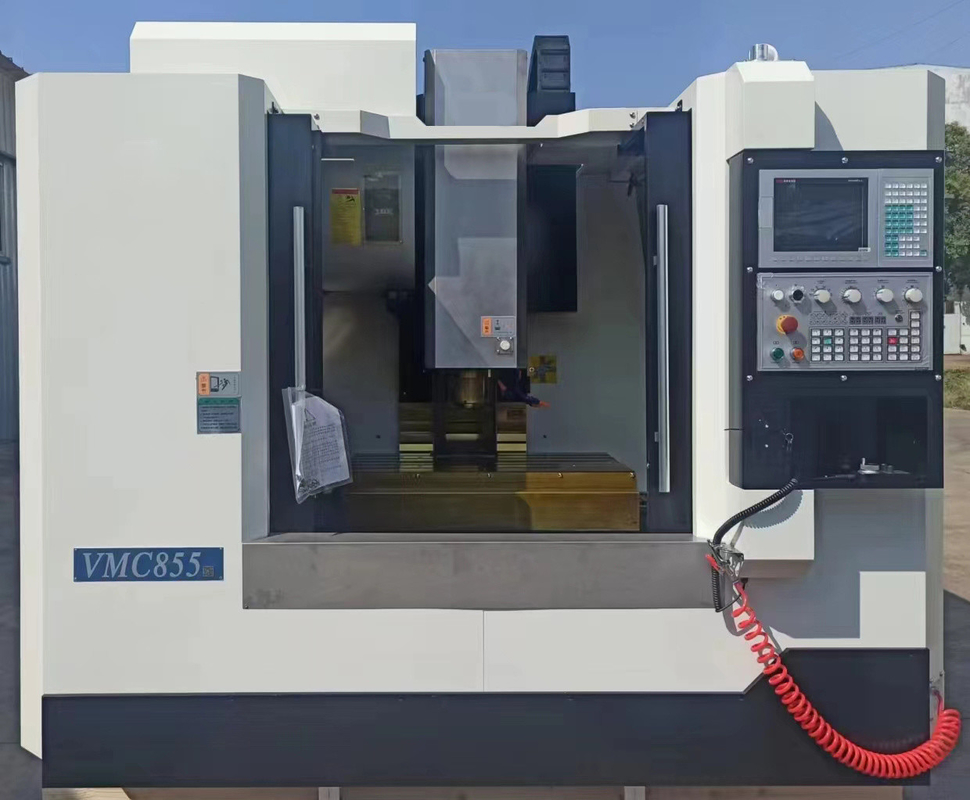

Hochpräzision Vmc855 CNC-Vertikalbearbeitungszentrum mit halbgeschlossener Schleifsteuerung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TOSUN |
| Zertifizierung: | ISO 9001 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzgehäuse |
| Lieferzeit: | Spitzensaison: innerhalb von 15 Arbeitstagen, außerhalb der Saison: innerhalb von 15 Arbeitstagen |
| Zahlungsbedingungen: | LC, T/T, D/P, PayPal, Western Union, Kleingeldzahlung |
| Versorgungsmaterial-Fähigkeit: | 1000PCS/Year |
|
Detailinformationen |
|||
| Modell Nr.: | VMC855 | Numerische Steuerung: | CNC/MNC |
|---|---|---|---|
| Verarbeitungspräzision: | 0.01 bis 0.02 mm | Leistungs-Klassifikation: | Wirtschaftliche werkzeugmaschinen |
| Die Situation: | Neues | Transportpaket: | Holzgehäuse |
| Spezifikation: | 2600 mal 2380 mal 2400 mm | Handelsmarke: | TOSUN |
| Ursprung: | China | Hs-Code: | 8457101000 |
| Versorgungsmaterial-Fähigkeit: | 1000PCS/Year | Dienstleistungen nach dem Verkauf: | Online- und Videounterstützung |
| Gewährleistung: | 1 Jahr | Anwendung: | Metall |
| Prozessverwendung: | CNC-Maschinenwerkzeuge zum Schneiden von Metallen, CNC-Maschinenwerkzeuge für nicht herkömmliche Mas | Bewegungsmethode: | Lineare Steuerung |
| Kontrollmethode: | Halb-geschlossene Schleifen-Steuerung | Anpassung: | Erhältlich. |
Produkt-Beschreibung
Dieses Produkt ist ein halbschließendes vertikales Bearbeitungszentrum mit Servo-Direktsteuerung der X-, Y- und Z-Achsen. Die X-, Y- und Z-Achsen sind lineare Rollenleitungen. Die Führungsschienen sind breit, haben eine große Spannweiteund haben eine kompakte Struktur. Die Spindel wird durch einen Servomotor durch einen synchronen Gürtel angetrieben. Sie kann einmaliges Klemmen verschiedener komplexer Teile wie Scheiben, Platten, Schalen, Kammen und Formen realisieren,und kann verschiedene Prozesse wie Bohren durchführen, Fräsen, Bohren, Ausdehnen, Reaming und Starrkopfen geeignet für die Herstellung von mehreren Sorten und kleinen und mittleren Chargen von Produkten,und kann die Verarbeitung komplexer und hochpräziser Teile erfüllenEs kann mit einer vierten rotierenden Achse ausgestattet werden, um den Bearbeitungsbedarf von Spezialteilen zu erfüllen.
Maschinenkonfigurationen
1. CNC-System: KND2000M (optional Mitsubishi, Siemens usw.)
2. Taiwanische Spindelenheit BT40-150-8000rmp;
3. Servomotor mit Spindel: Motorleistung 7,5 kW;
4. Taiwan (Okada) BT40-24 Werkzeugplattenmagazin
5. X/Y/Z dreiachsiger Linearführer (35/45/45);
6. Bewegter Handpuls;
7. Handluftpistole;
8. Z-Achse starre Klopfung;
9. Zentralisierte automatische Ölschmierung;
10- Außenkühlsystem (einschließlich Kühlrohr, Splitterschachtel, Kühlbox, Kühlpumpe);
11. manuelle Rücksplitterentfernung;
12. Außenluftkühlung;
13. Vollschützende Außenschilde aus Blech und innere Schrauben- und Führungsschienen;
14. Einstellhorn;
15. Arbeitsbeleuchtung;
16- Arbeitswarnlicht.
Eigenschaften

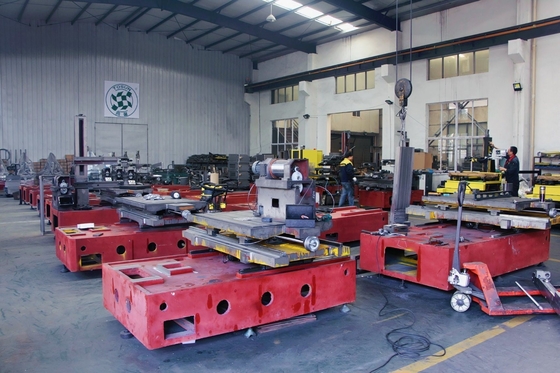

- Die wichtigsten Grundbauteile wie Basis, Schieberast, Arbeitsbank, Säule, Spindelbox usw. sind aus HT300-Guss; Basis und Schieberast sind Boxkonstruktionen,und die kompakte und vernünftige symmetrische Rippenstruktur sorgt für eine hohe SteifigkeitDie A-förmige Brückenspannsäule und die inneren gitterförmigen Rippen sorgen bei starkem Z-Achsen-Schneiden effektiv für Steifheit und Genauigkeit;die Grundteile bestehen aus Harzsand und wurden einer Alterungsprozedur unterzogen, was die Stabilität der langfristigen Leistung der Werkzeugmaschine gewährleistet.
- Die X-, Y- und Z-Achsen verwenden alle lineare Rollenleitungen, kombiniert mit automatischer Zwangsschmierung, um den Reibungswiderstand der Futterbewegung zu reduzieren, das Krabbeln bei niedriger Geschwindigkeit zu reduzieren,und verbessern die Genauigkeit und Lebensdauer der Werkzeugmaschine.
- Der Z-Richtungsantriebsmotor verfügt über einen hohen Drehmomentantrieb und eine Auslöschbremsanlage.
- Die Zuführungen in den drei Richtungen X, Y und Z verwenden schnelle und leise Kugelschrauben. Der Antriebsmotor ist durch eine elastische Kupplung direkt an die Schraube angeschlossen.und der Zuführungsservomotor leitet die Leistung direkt ohne Rückschlag an die hochpräzise Kugelschraube über, die die Positionierungsgenauigkeit und Synchronisierung der Werkzeugmaschine gewährleistet;
- Es verwendet eine Hochgeschwindigkeits-, Hochpräzisions- und Hochsteifheitsspindel-Einheit mit starker axialer und radialer Tragfähigkeit, und die Höchstgeschwindigkeit kann 8000 Rpm erreichen.
- Die Spindel hat eine zentrale Luftblasstruktur.Das zentrale Hochdruckgas wird schnell verwendet, um den inneren Zapfen der Spindel zu reinigen, um die Genauigkeit und Lebensdauer der Werkzeugspange zu gewährleisten;
- Die Führungsschienen und Schrauben in den drei Richtungen X, Y,und Z alle vollständig geschlossene Schutzvorrichtungen einführen, um die Sauberkeit der Schrauben und Führungsschienen sowie die Übertragung und Bewegungsgenauigkeit und Lebensdauer der Werkzeugmaschine zu gewährleisten;
- Die Werkzeugmaschine hat eine vollständig schützende Struktur, die einfach zu bedienen, sicher und zuverlässig ist.
- Verwenden Sie eine zuverlässige zentralisierte automatische Schmiervorrichtung, um jeden Schmierpunkt der Werkzeugmaschine intermittierend und quantitativ automatisch zu schmieren.und die Schmierzeit kann entsprechend den Arbeitsbedingungen eingestellt werden;
- Einführung von 24 Werkzeugplattenmagazinen, die von taiwanesischen professionellen Herstellern hergestellt werden und die Vorteile eines präzisen Werkzeugwechsels, kurzer Zeit, hoher Effizienz und hoher Zuverlässigkeit aufweisen;die Werkzeugmagazinbewegung hat eine Dämpfungsstruktur, die den Aufprall während der Bewegung reduzieren und die Verwendung des Werkzeugmagazines gewährleisten kann;
- Das Bediensystem der Werkzeugmaschine ist ergonomisch eingerichtet, die Bedienbox ist unabhängig ausgelegt und kann sich selbst drehen, was die Bedienung erleichtert.
| Artikel | Einheit | Beschreibung | ||
| Spindel | Spezifikationen der Gürtelspindel | USE Gefahrenabweichung | ||
| Standard-Nivet für Werkzeuggriffe | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | |||
| Geschwindigkeit | r/min | 60 bis 8000 | ||
| Spindel-Endseite zum Arbeitstisch | mm | 130-680 | ||
| Spindel Mitte zu Spalte | mm | 655 | ||
| Arbeitstisch | Größe des Arbeitstisches | mm | 1000 × 550 | |
| Anzahl, Breite und Abstand zwischen den T-Schlitten | mm | 5 bis 18 × 90 | ||
| Max. Ladung | Weigerung | 500 | ||
| Führungsschiene | Typ der Führungsschiene | Lineare Führung der Walze für die Achsen X, Y und Z | ||
| Breite der Führungsschiene für die Achsen X, Y und Z | mm | 35/45/45 | ||
| Schraube zur Führung von Walzen | X-Achse | mm | φ40 × 16 | |
| Y-Achse | mm | φ40 × 16 | ||
| Z-Achse | mm | φ40 × 16 | ||
| Reisen | X-Achse | mm | 800 | |
| Y-Achse | mm | 550 | ||
| Z-Achse | mm | 550 | ||
| Schnelle Bewegungsgeschwindigkeit | X-Achse | m/min | 32 | |
| Y-Achse | m/min | 32 | ||
| Z-Achse | m/min | 24 | ||
| Schneidgeschwindigkeit der Zufuhr | m/min | 1-10000 | ||
| Servomotor | Spindelmotorleistung | KW | 7.5 kW | |
| Motorleistung für die Achsen X und Y | KW | 2.3/2.3 | ||
| Z-Achsen-Motorleistung | KW | 3.6 | ||
| Werkzeuge(Okada) | Maximaler Werkzeugdurchmesser (angrenzend/null) | mm | φ80/φ150 | |
| Max. Werkzeuglänge | mm | 300 | ||
| Max. Werkzeuggewicht | Weigerung | 8 | ||
| Typ und Nummer | USE Gefahr für die Gesundheit | |||
| Werkzeugwechselgeschwindigkeit (Werkzeug zu Werkzeug) | S | 2.5 | ||
| Kühlung | Kühlpumpenleistung | W | 450 | |
| Durchfluss der Kühlpumpe | L/min | 33 | ||
| Volumen der Kühlbox | L | 350 | ||
| Schmierteil | Automatisch | |||
| Positionsgenauigkeit für die Achsen X, Y und Z | mm | 0.016/0.012/0.012 | ||
| Genauigkeit der Wiederholbarkeit für die Achsen X, Y und Z | mm | 0.01/0.006/0.006 | ||
| Macht | Wechselspannung | V | 3~380 ± 10% | |
| Häufigkeit | Hz | 50 ± 10% | ||
| Gesamtstromverbrauch | KVA | 18 | ||
| Gesamtluftdruck | MPa | 0.5-0.7 | ||
| Maschinengewicht | Weigerung | 5500 | ||
| Maschinengröße(L×W×H) | mm | 2600 × 2380 × 2400 mm | ||
Maschinenkonfigurationen
2. Taiwanische Spindelenheit BT40-150-8000rmp;
3. Servomotor mit Spindel: Motorleistung 7,5 kW;
4. Taiwan (Okada) BT40-24 Werkzeugplattenmagazin
5. X/Y/Z dreiachsiger Linearführer (35/45/45);
6. Bewegter Handpuls;
7. Handluftpistole;
8. Z-Achse starre Klopfung;
9. Zentralisierte automatische Ölschmierung;
10- Außenkühlsystem (einschließlich Kühlrohr, Splitterschachtel, Kühlbox, Kühlpumpe);
11. manuelle Rücksplitterentfernung;
12. Außenluftkühlung;
13. Vollschützende Außenschilde aus Blech und innere Schrauben- und Führungsschienen;
14. Einstellhorn;
15. Arbeitsbeleuchtung;
16- Arbeitswarnlicht.
