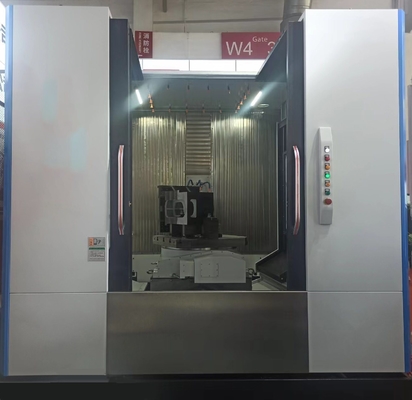

Fanuc Controller CNC Horizontales Bearbeitungszentrum für hochpräzise Metallbearbeitung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TOSUN |
| Zertifizierung: | ISO 9001 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzgehäuse |
| Lieferzeit: | Spitzensaison: innerhalb von 15 Arbeitstagen, außerhalb der Saison: innerhalb von 15 Arbeitstagen |
| Zahlungsbedingungen: | LC, T/T, D/P, PayPal, Western Union, Kleingeldzahlung |
| Versorgungsmaterial-Fähigkeit: | 1000PCS/Year |
|
Detailinformationen |
|||
| Modell Nr.: | TH6363D | Numerische Steuerung: | CNC/MNC |
|---|---|---|---|
| Verarbeitungspräzision: | 0.01 bis 0.02 mm | Leistungs-Klassifikation: | Spitzenwerkzeugmaschinen |
| Die Situation: | Neues | Transportpaket: | Holzgehäuse |
| Spezifikation: | 3000 × 4200 × 3500 mm | Handelsmarke: | TOSUN |
| Ursprung: | China | Hs-Code: | 8457102000 |
| Versorgungsmaterial-Fähigkeit: | 1000PCS/Year | Dienstleistungen nach dem Verkauf: | Online- und Videounterstützung |
| Gewährleistung: | 1 Jahr | Anwendung: | Metall |
| Prozessverwendung: | CNC-Maschinenwerkzeuge zum Schneiden von Metallen, CNC-Maschinenwerkzeuge für nicht herkömmliche Mas | Bewegungsmethode: | Konturn-Steuerung |
| Kontrollmethode: | Regelung | Anpassung: | Erhältlich. |
Produkt-Beschreibung
TH6363D ist ein großflächiges horizontales Bearbeitungszentrum für bewegliche Säulen.und die Betriebsfunktionen sind abgeschlossen, bequem, einfach und zuverlässig.
Die Werkzeugmaschine ist mit einem CNC-Rotationstisch ausgestattet, der verschiedene Boxen, Schalen, Formen und andere komplexe Teile gleichzeitig klemmen kann.Es kann automatisch die Roh- und Fertigbearbeitung von mehreren Oberflächen von Teilen wie Bohren abschließen, Bohren, Fräsen, Reaming und Tappen mit hoher Effizienz, hoher Präzision und hoher Zuverlässigkeit.
Diese Werkzeugmaschine eignet sich für die Verarbeitung mehrerer Arten von komplexen Teilen wie große und mittlere Kisten, Platten, Scheiben und Schalen.Maschinen und Apparate, IT-Ausrüstung, optische Ausrüstung und medizinische Ausrüstung sowie mechanische Verarbeitung in der Luft- und Raumfahrtindustrie und anderen Branchen.
Maschinenkonfigurationen
1. FANUC 0i- MF1 CNC-System;
2. CNC-Drehtisch 630X630 Mindestteilwinkel 1°;
3. Werkzeugmagazin mit Scheibenart BT50#-24;
4. Gürtelspindel BT50, Drehzahl 50-4000 Rpm (Gürtelverzögerung 1:2);
5. Servo Spindelmotor: Leistung 15/18.5 kW (95.5 N.M.);
6. Schwerlastroller-Linearleitungen für X-, Y- und Z-Achsen;
7. X-, Y- und Z-Achsen-Präzisionsschraube, hergestellt in Taiwan;
8. Dreiachsige Schutzanlage;
9. Intermittierendes automatisches Schmiersystem;
10- Außenkühlsystem (einschließlich Kühlrohr, Splittersammler, Kühlbox, Splittersammler, Kühlpumpe);
11. pneumatisches System;
12. Spindelbox automatisches Ausgleichssystem;
13. Hydraulisches System;
14. Automatisches Chipentfernungssystem;
15. Arbeitsleuchten und Warnleuchten
16. Außenverteidigung und Halbschutz;
17. Gerätewerkzeug-Einstellhorn
18- Anlagen und Dokumente.
Die Werkzeugmaschine ist mit einem CNC-Rotationstisch ausgestattet, der verschiedene Boxen, Schalen, Formen und andere komplexe Teile gleichzeitig klemmen kann.Es kann automatisch die Roh- und Fertigbearbeitung von mehreren Oberflächen von Teilen wie Bohren abschließen, Bohren, Fräsen, Reaming und Tappen mit hoher Effizienz, hoher Präzision und hoher Zuverlässigkeit.
Diese Werkzeugmaschine eignet sich für die Verarbeitung mehrerer Arten von komplexen Teilen wie große und mittlere Kisten, Platten, Scheiben und Schalen.Maschinen und Apparate, IT-Ausrüstung, optische Ausrüstung und medizinische Ausrüstung sowie mechanische Verarbeitung in der Luft- und Raumfahrtindustrie und anderen Branchen.
Eigenschaften

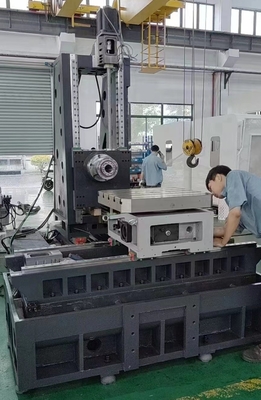

- Die Gesamtgestaltung der Werkzeugmaschine setzt eine umgekehrte "T"-förmige Struktur mit dreipunktiger Stütze voraus, die stabil und zuverlässig ist.und die Arbeitsbank bewegt sich nach links und rechtsEs hat eine hohe Steifigkeit, hohe Stabilität und hohe Zuverlässigkeit.

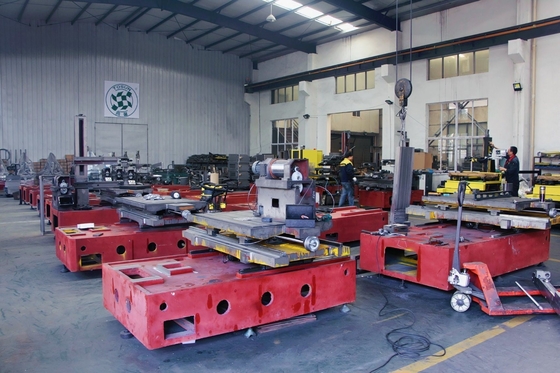

- Die Basis, der Schieberegler, die Säule, die Spindelbox und andere große Teile des Werkzeugmaschinenfundaments bestehen aus hochstarken Gusseisenkonstruktionen.mit einer angemessenen Verstärkungsanordnung, um sicherzustellen, dass die Gussteile eine gute Verzerrungsbeständigkeit aufweisen, hohe Steifigkeit und Stoßdämpfung; sie werden mit Harzsandtechnik gegossen und einer Alterungsprozess unterzogen, der die Stabilität der Werkzeugmaschinenleistung garantiert.
- Die Spindelbox dreht sich auf und ab, um die Zuführungsbewegung in vertikaler Richtung (Y-Richtung) zu vollenden.Die Spindelbox ist symmetrisch gestaltet und in der Mitte der Säule installiertDie Säule trägt nicht die exzentrische Kraft in der horizontalen Ebene, kleine Torsionsdeformation, kleine thermische Deformation, hohe Präzision.Die Spindelbox ist mit einem automatischen Ausgleichssystem ausgestattet, die das Selbstgewicht der Spindelbox dynamisch ausbalancieren kann, um eine hoche Präzision der Bearbeitung der Werkzeugmaschine zu gewährleisten.
- Die drei Achsen von X/Y/Z verwenden alle Kugelschrauben mit großem Tonstand, hoher Präzision und hoher Steifigkeit sowie schwere Linearbahnen.,Die hohe Bewegungsgeschwindigkeit und die schnelle Bewegungsgeschwindigkeit schaffen ein gleichzeitig bestehendes Gleichgewicht von Präzision und Steifigkeit.
- Die CNC-Turntable erfüllt die Anforderungen an die Hochgeschwindigkeitsdrehung, verbessert die radiale Tragfähigkeit der Drehscheibe erheblich,und erhöht die dynamische und statische Steifigkeit und Betriebsstabilität des Arbeitstisches.
- Die Zuführungen in den drei Richtungen X, Y und Z verwenden schnelle und leise Kugelschrauben. Der Antriebsmotor ist durch eine elastische Kupplung direkt an die Schraube angeschlossen.und der Zuführungsservomotor leitet die Leistung direkt ohne Rückschlag an die hochpräzise Kugelschraube über, die die Positionierungsgenauigkeit und Synchronisierung der Werkzeugmaschine gewährleistet;
- Die Spindel hat eine Struktur mit hoher Steifigkeit, nach BT50-Spezifikation.
- Die Werkzeugmaschine verwendet die Spindel-End-Kühlungsmethode zur Verarbeitung von Werkstücken und Schneidwerkzeugen, die eine hohe Durchflussrate, einen guten Kühleffekt und verbrauchstechnische Kosten aufweist.
- Die Werkzeugmaschine ist mit Taiwan 24 Disc-Type Manipulator Werkzeug Magazinen ausgestattet, die zuverlässige, schnelle und stabile Werkzeugwechsel gewährleistet.Das maximale Werkzeuggewicht beträgt 18 kg., und die maximale Werkzeuglänge kann 350 mm erreichen. Die Werkzeugkonische Wange BT50 kann mit anderen Werkzeugmaschinen geteilt werden.

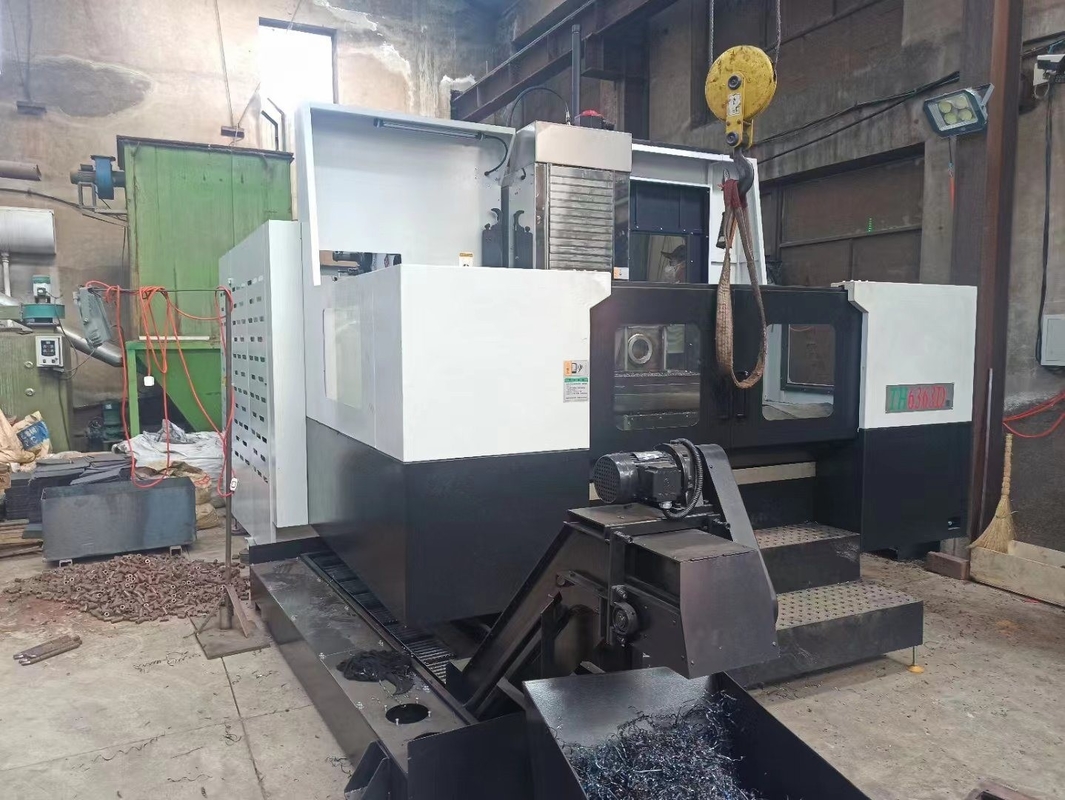

- Die Werkzeugmaschine ist mit einem automatischen Splitterfördersystem und einem Splitterkollektor ausgestattet, wodurch die Arbeitsintensität des Bedieners erheblich reduziert und die Arbeitseffizienz verbessert wird.
- Das Hauptwellenlager der Werkzeugmaschine und die Walzstützlager an beiden Enden der Kugelschraube werden mit Fett geschmiert.
- Schwerlast-Rollenschienen und Kugelschrauben verwenden eine fortschrittliche zentrale automatische Schmierung mit dünnem Öl, eine regelmäßige und quantitative automatische intermittierende Schmierung und arbeiten stabil und zuverlässig.
- Die Führungsschienen und Schrauben in den drei Richtungen X, Y,und Z sind alle versiegelt und geschützt, um die Sauberkeit der Schrauben und Führungsschienen sowie die Übertragung und Bewegungsgenauigkeit der Werkzeugmaschine zu gewährleisten.
- Der Schutz der Werkzeugmaschinenleitbahn ist mit einer speziellen Schutzabdeckung aus Edelstahl versehen.die die Sauberkeit der Führungsschienen und Schraubschrauben wirksam gewährleistet und die Lebensdauer der Führungsschienen und Schraubschrauben aufrechterhält.
- Die Werkzeugmaschine ist so konzipiert und gefertigt, dass sie vollständig geschützt ist, um sicherzustellen, dass Eisenfolien und Verarbeitungsflüssigkeit nicht herumspritzen;die Hauptoberfläche, die Teile des Schutzes abdeckt, nimmt das Pulverbeschichtungsprozess an, und das Aussehen ist schön und ordentlich.
- Die Werkzeugmaschine ist mit dem CNC-Steuerungssystem FANUC 0i MF1 ausgestattet, das über vollständige und zuverlässige Verriegelungs-, Sicherheitsschutz-, Fehlerdiagnose- und Alarmfunktionen verfügt.Es ist mit einer RS232-Standardkommunikationsoberfläche ausgestattetEs hat komplette Funktionen, einfache Bedienung, stabile und zuverlässige Genauigkeit.
| Artikel | Einheit | Beschreibung | ||
| Arbeitstisch | Größe des Arbeitstisches | mm | 630 × 630 | |
| T-Schlitz | mm | 24 x M24 oder 5-18×125 | ||
| Max. Ladung | Weigerung | 1200 | ||
| Mindesttrennwinkel der Achse B | - Nein. | 1 | ||
| Genauigkeit des Querschnittswinkels | ′′ | 10 | ||
| Genauigkeit der Wiederholbarkeit | ′′ | ±2 | ||
| Anzahl der Arbeitsplätze | 1 | |||
| Reisen | X-, Y- und Z-Achse | mm | 1050/800/900 | |
| Spindelkern bis zur Arbeitsplattenfläche | mm | 80-880 | ||
| Spindelnase zum Arbeitstischzentrum | mm | 120 bis 1020 | ||
| Spindel | Verjüngung | mm | USE Gefahrenabwehr | |
| Geschwindigkeit | Weigerung | 50 bis 4000 Rpm (Gürtelverzögerung 1:2) | ||
| Futtermittel | Verringerung der Zufuhrrate | m/min | 10000 mm/min | |
| Geschwindigkeitszufuhr | m/min | X, Z: 24 m/min; Y: 18 m/min | ||
| X, Y, Z Min. Einstellungseinheit | mm | 0.001 | ||
| X-, Y- und Z-Kugelschraube | mm | X/Y:Φ40×12Z:Φ50×12 | ||
| X, Y, Z Rollführer | mm | X/Y:45Z: 55 | ||
| Werkzeugmagazin | Werkzeugmenge | 24 | ||
| Maximaler Werkzeugdurchmesser x Länge | mm | F120/F220×350 | ||
| Max. Werkzeuggewicht | Weigerung | 18 | ||
| Werkzeughalter | USE Gefahr für die Gesundheit | |||
| Werkzeugwechselgeschwindigkeit (Werkzeug zu Werkzeug) | S | 2.5 | ||
| Schmierteil | Spindellager und Schraubunterstützlager | Fett | ||
| Lineare Schienen und Kugelschrauben | Automatisch | |||
| Servomotor | Spindelmotor | KW | 15/18.5KW | |
| X-, Y-, Z- und B-Achsen-Servomotor | KW | 3/3/3/1.4 kW | ||
| Motor für die Zirkulation von Spindelöl | 370 Watt | |||
| Zentralgeschmiermotor | 12 W | |||
| Hydraulikmotor | 2.25KW | |||
| Schnittflüssigkeitsmotor | 0.73 kW | |||
| mit einer Leistung von mehr als 1000 W | 200 W | |||
| ATC-Motor | KW | 0.373KW | ||
| Positionsgenauigkeit | mm | 0.015 | ||
| Genauigkeit der Wiederholbarkeit | mm | 0.01 | ||
| Macht | Wechselspannung | V | 3~380 ± 10% | |
| Häufigkeit | Hz | 50 ± 10% | ||
| Gesamtstromverbrauch | KVA | 45 | ||
| Gesamtluftdruck | MPa | 0.5-0.7 | ||
| Maschinengewicht | T | 13 | ||
| Maschinengröße(L×W×H) | mm | 3000×4200×3500 | ||
Maschinenkonfigurationen
1. FANUC 0i- MF1 CNC-System;
2. CNC-Drehtisch 630X630 Mindestteilwinkel 1°;
3. Werkzeugmagazin mit Scheibenart BT50#-24;
4. Gürtelspindel BT50, Drehzahl 50-4000 Rpm (Gürtelverzögerung 1:2);
5. Servo Spindelmotor: Leistung 15/18.5 kW (95.5 N.M.);
6. Schwerlastroller-Linearleitungen für X-, Y- und Z-Achsen;
7. X-, Y- und Z-Achsen-Präzisionsschraube, hergestellt in Taiwan;
8. Dreiachsige Schutzanlage;
9. Intermittierendes automatisches Schmiersystem;
10- Außenkühlsystem (einschließlich Kühlrohr, Splittersammler, Kühlbox, Splittersammler, Kühlpumpe);
11. pneumatisches System;
12. Spindelbox automatisches Ausgleichssystem;
13. Hydraulisches System;
14. Automatisches Chipentfernungssystem;
15. Arbeitsleuchten und Warnleuchten
16. Außenverteidigung und Halbschutz;
17. Gerätewerkzeug-Einstellhorn
18- Anlagen und Dokumente.
