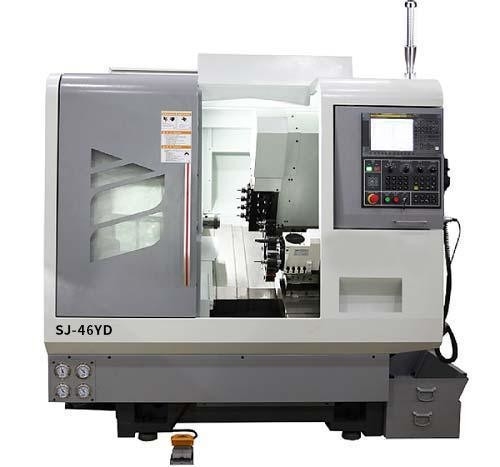

Einwerkzeughalter CNC-Drehmaschine Sj-46yd CNC-Drehmaschinen-Fräsenzentrum Drehmaschine FANUC
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TOSUN |
| Zertifizierung: | CE |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzgehäuse |
| Lieferzeit: | Spitzensaison: innerhalb von 15 Arbeitstagen, außerhalb der Saison: innerhalb von 15 Arbeitstagen |
| Zahlungsbedingungen: | LC, T/T, D/P, PayPal, Western Union, Kleingeldzahlung |
| Versorgungsmaterial-Fähigkeit: | 1000PCS/Year |
|
Detailinformationen |
|||
| Modell Nr.: | SJ-46YD | Verarbeitung des Zusatzes: | Klemme CNC-Drehbank |
|---|---|---|---|
| Führungsschiene: | Schräg geleitete Schiene | Werkzeughalter: | Einzel-Werkzeug Halter CNC-Drehbank |
| Stromquelle: | Elektrisch | Steuerungsmodus: | Maschinen für die Maschinenherstellung |
| Automatische Einstufung: | Automatisch | Einstellung des Modus: | Boden-artig |
| Präzision: | Hohe Präzision | Die Situation: | Neues |
| Transportpaket: | Holzgehäuse | Spezifikation: | 2370 mal; 1850 mal; 2120 mm |
| Handelsmarke: | TOSUN | Ursprung: | Südostasien |
| Hs-Code: | 8458990000 | Versorgungsmaterial-Fähigkeit: | 1000PCS/Year |
| Packungsgröße: | 2370.00cm * 1850.00cm * 2120.00cm | Bruttogewicht der Packung: | 3500.000kg |
| Dienstleistungen nach dem Verkauf: | - Ja, das ist es. | Gewährleistung: | 1 Jahr |
| Typ: | Horizontale Drehbank | Anpassung: | Erhältlich. |
| Versandkosten: | über die Versandkosten und die geschätzte Lieferzeit. | : | Erste Zahlung Vollzahlung |
| Währung: | US-Dollar | Rückgabe und Rückerstattung: | Sie können bis zu 30 Tage nach Erhalt der Waren eine Rückerstattung beantragen. |
Produkt-Beschreibung
- Die Maschine hat eine hochwertige 30-Grad-neigende Struktur aus Gusseisen mit starker Biegung und Torsionssteifigkeit.
- C3-Kugelschraube und NSK-Speziallager sorgen für eine stabile Positionierungsbearbeitungsgenauigkeit.
- Die Spindel verwendet hochpräzise P4-Ebene Winkelkontakt Kugellager, mit einer Kombination von drei vorderen und zwei hinteren Lastentwürfen, die Effektivität und Genauigkeit gewährleisten.
- Es verwendet einen FANUC-Servomotor mit voller Pulssteuerung für eine genaue, präzise und schnelle Positionierung.

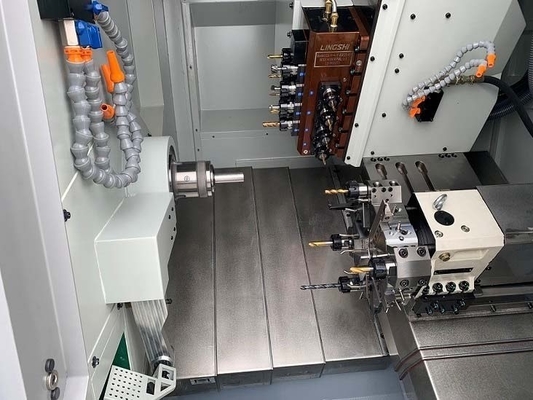

- 8 Antriebsköpfe auf der Y-Achse (4 auf der Endfläche und 4 auf der Seitenfläche) und 4 feste Werkzeughalter auf der Endfläche.Es kann komplexe Werkstückverarbeitung wie Drehen realisieren, Fräsen, Bohren und Abtasten können in einem Klemmvorgang abgeschlossen werden, wodurch Fehler und Verluste durch Sekundärverarbeitung verringert werden.
- Der Durchmesser des maximalen Balkens beträgt Φ 45 mm, die maximale X-Achsenlänge beträgt 550 mm und die Werkzeuge sind sehr zahlreich.
- Der SC-46YD kann mit einem achtstufigen Turm ausgestattet werden und kann auch mit einer Werkzeuganordnung oder einem tiefen Bohrer ausgestattet werden.
- Maximaler Drehdurchmesser der Spindel Φ 240 mm, für die Verarbeitung von Scheibenteilen geeignet.
- Zusätzliche Hilfsvorrichtungen wie Hochdruckkühlvorrichtung, Ölbad, automatischer Splitterförderer usw.
| Beschreibung | Spezifikation |
| Drehzahl der Spindel | 6000 Umdrehungen |
| Typ der Spindelende | ANSI A2-5 |
| X-Achsen-Servomotor | 1.8KW |
| Y-Achsen-Servomotor | 1.2KW |
| Z-Achsen-Servomotor | 1.8KW |
| Servomotor mit laufendem Kopf | 1.8KW |
| Steuerungssystem FANUC | FANUC Oi-TF Plus |
| Durchmesser des Bettspinnens | Φ240 mm |
| Spindeldurch-Loch-Durchmesser | Φ56 mm |
| Durchmesser | Φ45 mm |
| Max. Verarbeitungslänge | 150 mm |
| Maximaler Bearbeitungsdurchmesser (für Scheiben) | Φ150 mm |
| Abstand von der Spindelmitte zur Arbeitsbank | 75 mm |
| X-Achsenbewegung | 1100 mm |
| Fahrt auf der Y-Achse | 240 mm |
| Z-Achsenfahrt | 350 mm |
| X/Z-Achse Schnellzufuhr | 24 m/min |
| Y-Achse Schnellzufuhr | 24 m/min |
| Wiederholte Positionierungsgenauigkeit der Achse X/Y/Z | 00,003 mm |
| X/Y/Z-Achsen-Positionierungsgenauigkeit | 0.005 mm |
| Werkzeug für den lebenden Kopf | 12*ER25 |
| Lebende Kopfgeschwindigkeit | 3000 Dreh/min |
| Max. Bohrdurchmesser | Φ10 mm |
| Maximaler Durchmesser der Schlagfläche | M8 (Stahl) / M810 (Kupfer und Aluminium) |
| Max. installierte Werkzeuge | 21 Stück |
| Turm | Turm mit acht Stationen |
| Maschinenabmessung | 2370 × 1850 × 2120 mm |
| Maschinengewicht | 3500 kg |
