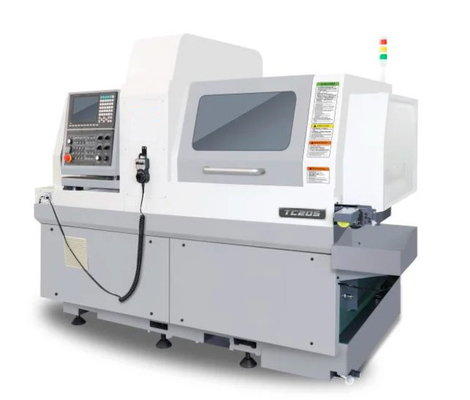

5 Achsentechnologie TC205 Spindel Schweizer CNC-Drehmaschine mit Kundendienst
Produktdetails:
| Herkunftsort: | China |
| Markenname: | TOSUN |
| Zertifizierung: | CE, RoHS |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzgehäuse |
| Lieferzeit: | Spitzensaison: innerhalb von 15 Arbeitstagen, außerhalb der Saison: innerhalb von 15 Arbeitstagen |
| Zahlungsbedingungen: | LC, T/T, D/P, PayPal, Western Union, Kleingeldzahlung |
| Versorgungsmaterial-Fähigkeit: | 1000PCS/Year |
|
Detailinformationen |
|||
| Modell Nr.: | TC205 | Verarbeitungspräzision: | 0.01 bis 0.02 mm |
|---|---|---|---|
| Leistungs-Klassifikation: | Spitzenwerkzeugmaschinen | Die Situation: | Neues |
| Transportpaket: | Holzgehäuse | Spezifikation: | 2450*1350*1850 |
| Handelsmarke: | TOSUN | Ursprung: | Südostasien |
| Hs-Code: | 8458190000 | Versorgungsmaterial-Fähigkeit: | 500pcs/year |
| Dienstleistungen nach dem Verkauf: | - Ja, das ist es. | Gewährleistung: | 1 Jahr |
| Anwendung: | Metall | Bewegungsmethode: | Lineare Steuerung |
| Kontrollmethode: | Halb-geschlossene Schleifen-Steuerung | Numerische Steuerung: | CNC/MNC |
| Anpassung: | Erhältlich. | ||
Produkt-Beschreibung
- Jede Achse verwendet importierte hochpräzise lineare Führung, Kugelschrauben und Präzisionslager.
- Verwenden Sie eine synchrone Führungsbuschstruktur, um eine hohe Geschwindigkeit und hohe Präzision zu realisieren.
- Flexibler Wechsel zwischen Führungs- und Nichtführungs-Bush-Modus, um den Anforderungen verschiedener Verarbeitungstechniken gerecht zu werden.
- Schlüsselkomponenten mit Gasdichtungsstruktur, Öl- und Schlackeverhütung, Verbesserung der Lebensdauer und Stabilität.
- Motor mit hohem Drehmoment, Schieberad und Werkzeughalter mit hoher Steifigkeit und Festigkeit, um die Anforderungen an ein großes Schneidvolumen und eine hohe Verarbeitungsleistung zu erfüllen.
- Hohe Skalierbarkeit, wobei verschiedene Werkzeugmengen mit dem Prozess abgestimmt werden, was zu einer hohen Wirtschaftlichkeit führt.
| Modell | TC205 | |
| 5 Achsen, zwei Spindeln | ||
| NC-System | SYNTEC 220TB | |
| Nennleistung der Drehmaschine | kW | 15 |
| Maximaler Bearbeitungsdurchmesser | mm | φ20 |
| Maximale Bearbeitungslänge (Einmaliges Klemmen) mit Führerbusch | mm | 230 |
| Maximale Bearbeitungslänge (Einmaliges Klemmen) Nicht führender Busch | mm | 2D |
| Hauptspindelleistung | kW | 2.2/3.7 |
| Unterspindelleistung | kW | 2.2/3.7 |
| Hauptspindel maximal durch die Bohröffnung | mm | φ27 |
| Drehzahl der Haupt-/Unterspindel | Umdrehungen pro Minute | 10000/10000 |
| Unterspindel maximaler Klemmschalter | mm | φ20 |
| Unterspindel maximal durch die Lochdiane | mm | φ27 |
| Schnelle Zufuhrgeschwindigkeit | m/min | 18 ((X1) 24 ((X2/Y1/Z1/Z2) |
| Kraft des Motors | kW | 1 |
| Die Leistungskapazität | KVA | 15 |
| Luftdruckvorrichtung | MPA | 0.6 |
| Gewicht | Weigerung | 3500 |
| Abmessungen L*W*H | mm | 2450*1350*1850 |
Werkzeugkonfigurationen
| Hauptspindelwerkzeug | Unterspindelwerkzeug | |||

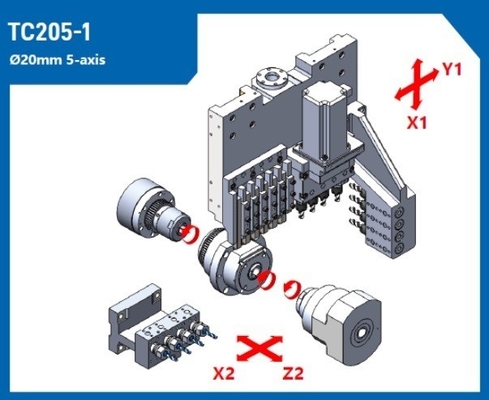

| TC205-1 | OD Drehwerkzeug | 6 x#12 mm | Endfläche festes Werkzeug | 4 x ER16 |
| Cross-Live-Tool | 4 x ER16 | |||
| Endfläche festes Werkzeug | 4 x ER16 | |||

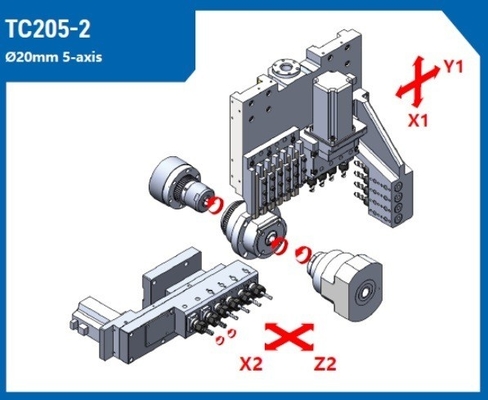

| TC205-2 | OD Drehwerkzeug | 6 x#12 mm | Endfläche festes Werkzeug | 4 x ER16 |
| Cross-Live-Tool | 4 x ER16 | Endgesichts-Lebenswerkzeug | 2 x ER16 | |
| Endfläche festes Werkzeug | 4 x ER16 | |||
| TC205 bis | OD Drehwerkzeug | 6 x#12 mm | Endfläche festes Werkzeug | 4 x ER16 |
| Cross-Live-Tool | 4 x ER16 | |||
| Endfläche festes Werkzeug | 4 x ER16 | |||
| Endgesichts-Lebenswerkzeug | 3 x ER16 | |||

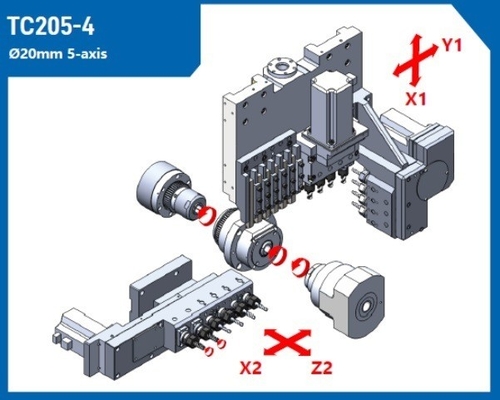

| TC205-4 | OD Drehwerkzeug | 6 x #12 mm | Endfläche festes Werkzeug | 4 x ER16 |
| Cross-Live-Tool | 4 x ER16 | |||
| Endfläche festes Werkzeug | 4 x ER16 | Endgesichts-Lebenswerkzeug | 2 x ER16 | |
| Endgesichts-Lebenswerkzeug | 3 x ER16 | |||
Werkzeugparameter
| Bohrfläche | Schrauben/Schleifen | Drehzahl | Macht | |
| Cross-Live-Tool | φ10mm | M6mm | 5500 Rpm | 1 kW |
| Endfläche festes Werkzeug (Hauptspindel) | φ10mm | M8mm | ||
| Endgesichtswerkzeug (Hauptspindel) | φ10mm | M6mm | 5500 Rpm | 0.75 kW |
| Endfläche festes Werkzeug (Unterspindel) | φ10mm | M8mm | ||
| Endfläche des Werkzeugs (Unterspindel) | φ10mm | M6mm | 5500 Rpm | 1 kW |
